Tornos CNC De Agujero Grande Smartcut
Husillo con Agujeros de 6.1″ a 21″, Columpios de 26″ a 63″, Distancias Entre Centros: de 80″ a 240″
Descripción

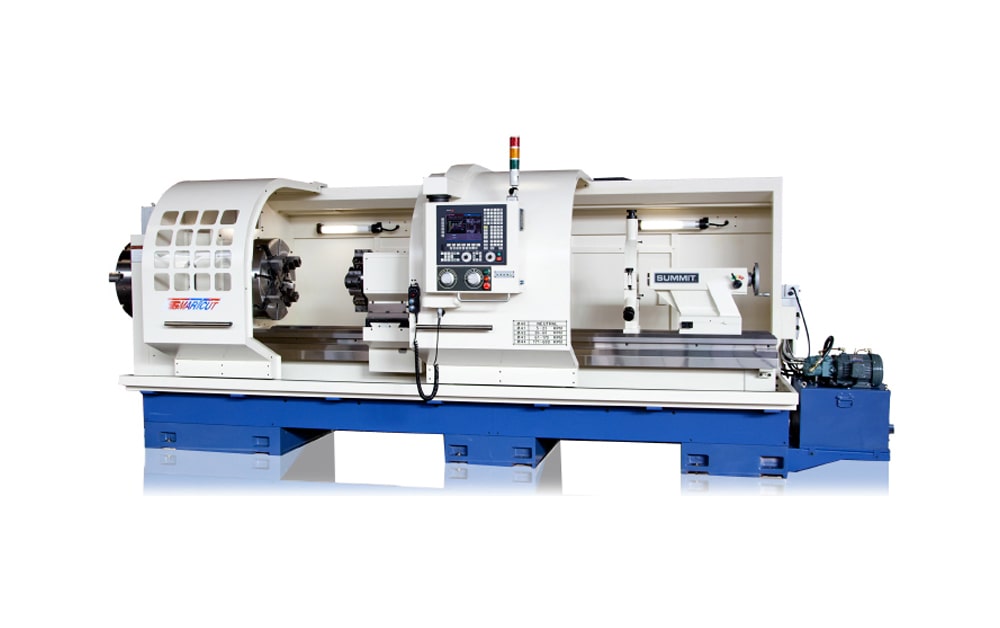

Los Tornos CNC de Agujero Grande de la Serie SmartCut II de Summit® están diseñados para talleres de maquinaria que están evolucionando de procesos manuales a producción CNC. Estas máquinas revolucionarias combinan el rendimiento de precisión de la operación integral CNC con la asequibilidad de los tornos manuales.

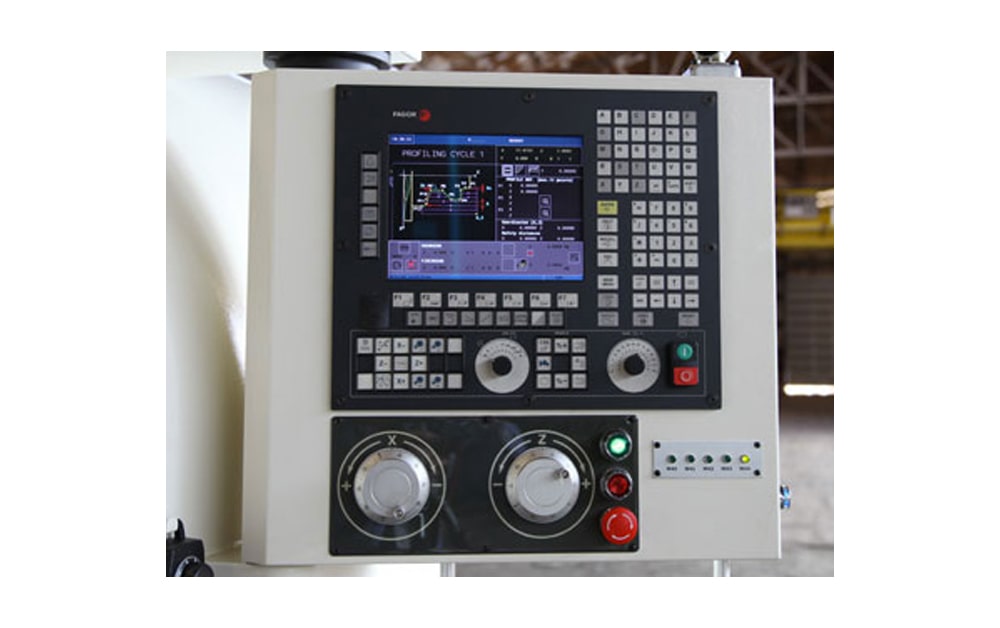

El control CNC Fagor 8055 posee volantes manuales para el torneado manual, lo que proporciona la máxima comodidad y economía. El control incluye un innovador controlador programable que cuenta con la función de secuencias de mecanizado a partir de piezas producidas manualmente para futuras reproducciones.
Los Tornos CNC de Agujero Grande de la Serie SmartCut II de Summit funcionan como máquinas individuales para producción única o de prototipo, en modo semiautomático para lotes de producción pequeños y en modo completamente automático para ciclos de producción de longitud media. La combinación de las funciones de control CNC y el manejo manual del volante hacen que estos Tornos CNC sean ideales para cualquier taller.
Características Estándar
- Disponible en distancias entre centros de 60″ – 200″
- Capacidad de piezas: hasta 19,600 libras.
- Cama y base fuertemente acanaladas
- Guías reforzadas y de alta precisión
- Husillos de bolas de precisión
- Rangos de velocidad infinitamente variables
- Accionamiento del husillo Yaskawa
- Velocidad de corte constante

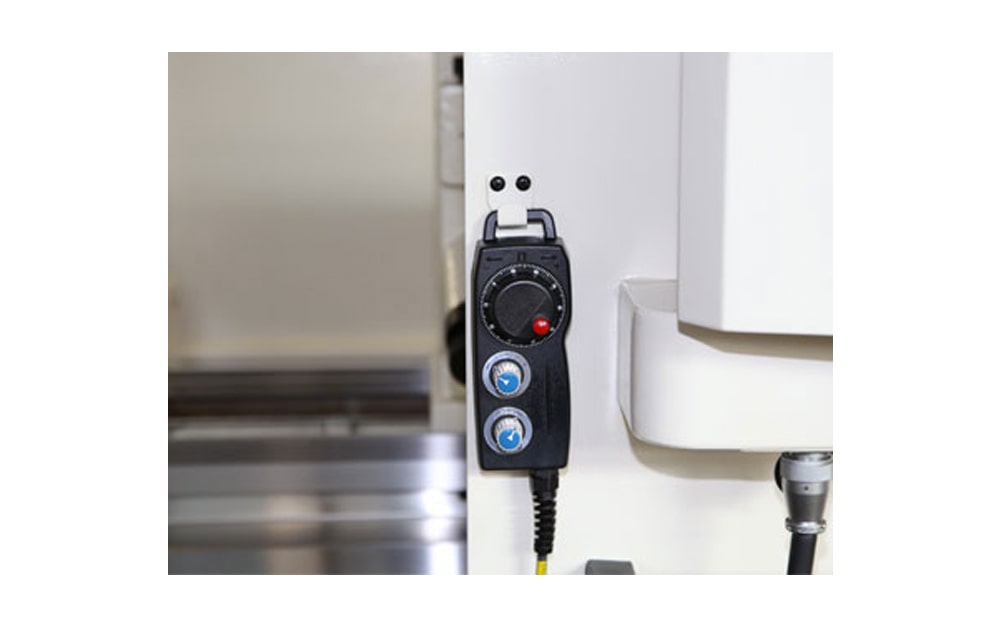

- Volantes electrónicos
- Capacidades en pulgadas /métricas

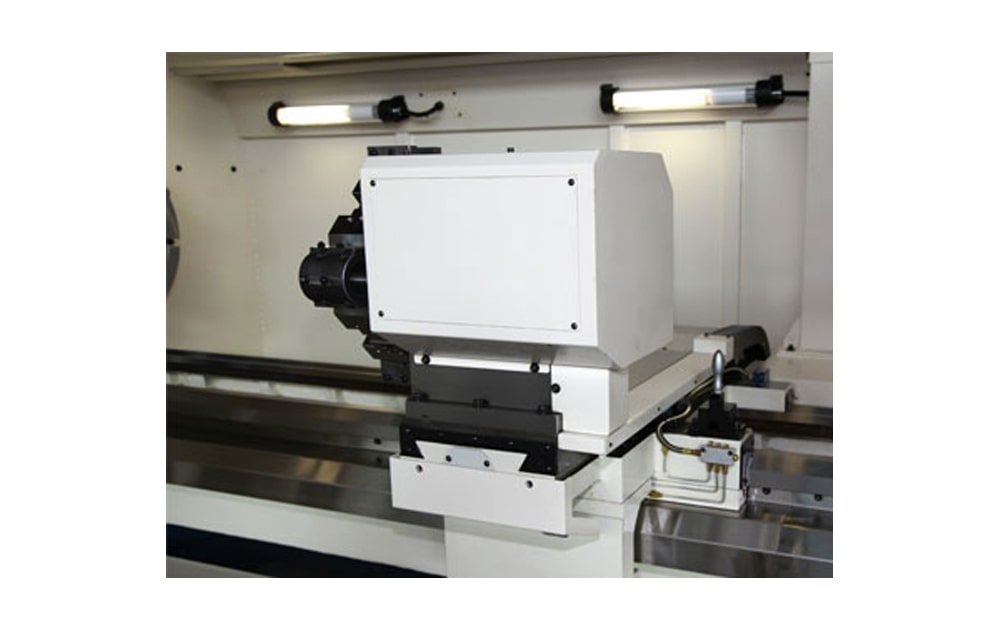

- Carro transversal con ranuras en forma de T para una mayor compatibilidad con múltiples accesorios
Accesorios Incluidos
- Luneta fija con puntas de apoyo
- Sistema de refrigeración
- Luz de trabajo
- Puertas deslizantes

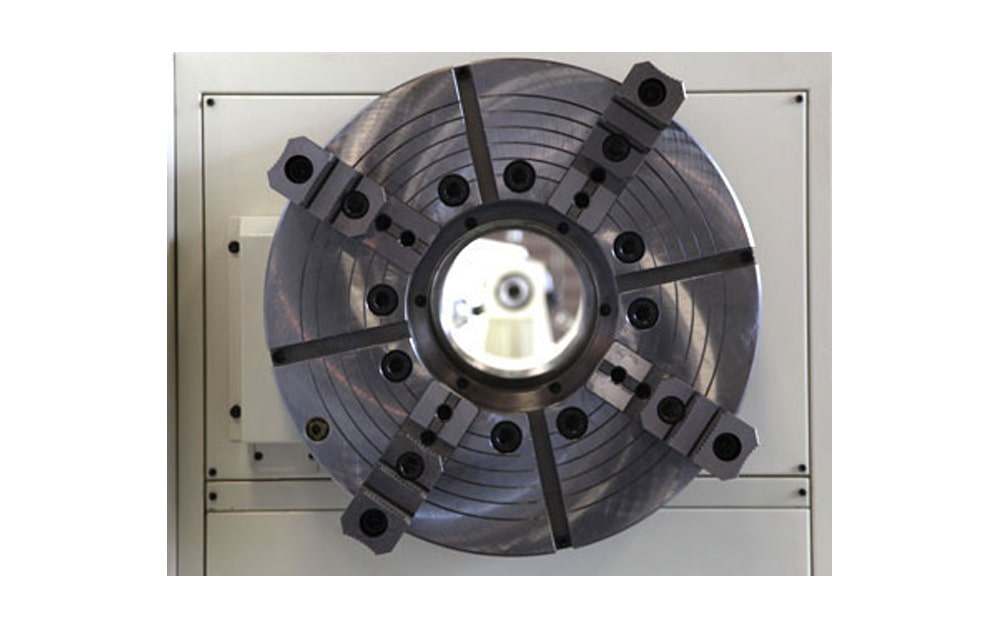

- 3 o 4 platos de garras (excepto SC42)
- 4 platos de garras delanteros y traseros (SC42)
| Especificaciones: | SC26 | SC30 | SC33 | SC42 | SC47 | SC55 | SC63 |
| Capacidades | |||||||
|---|---|---|---|---|---|---|---|
| Columpio sobre la cama | 26.3″ | 30.3″ | 33″ | 41.7″ | 47.2″ | 55.1″ | 63″ |
| Columpio sobre la diapositiva | 15.75″ | 19.6″ | 22.4″ | 26″ | 29.5″ | 37.4″ | 45.2″ |
| Travesero Frontal | |||||||
| Agujero del husillo | 6.1″ / 9″ | 6.1″ | 9″/10.2″ | 12.2″/ 14.1″ | 21″ | ||
| Rango de velocidades del husillo (no.) | (infinitamente variable) 11-800 RPM /4-600 RPM |
(inf variable) 11-800RPM | (inf variable) 4-600RPM | (inf variable) 3-400RPM | (inf variable) 2-300RPM | ||
| Cabezal del husillo | A2-11 /A2-15 | A2-11 | A2-15 | A2-20 | A2-28 | ||
| Velocidad de Alimentación | |||||||
| Eje X | 0 – 200 IPM | ||||||
| Eje Z | 0 – 200 IPM | ||||||
| Contrapunto | |||||||
| Contrapunto – diámetro de la pluma | 3.7″ | 4.9″ | 7.8″ | ||||
| Contrapunto – desplazamiento de la pluma | 9″ | 11.8″ | 11.8″ | ||||
| Motores | |||||||
| Servo Eje X | 2.5 HP | 4.5 HP | 6.5 HP | ||||
| Servo Eje Z | 4.8 HP | 6.5 HP | 6.5 HP | ||||
| Motor del Husillo | 20 HP | 30 HP | 50 HP | ||||
| Especificaciones: | SC26 |
| Capacidades | |
|---|---|
| Columpio sobre la cama | 26.3″ |
| Columpio sobre la diapositiva | 15.75″ |
| Travesero Frontal | |
| Agujero del husillo | 6.1″ / 9″ |
| Rango de velocidades del husillo (no.) | (infinitamente variable) 11-800 RPM /4-600 RPM |
| Cabezal del husillo | A2-11 /A2-15 |
| Velocidad de Alimentación | |
| Eje X | 0 – 200 IPM |
| Eje Z | 0 – 200 IPM |
| Contrapunto | |
| Contrapunto – diámetro de la pluma | 3.7″ |
| Contrapunto – desplazamiento de la pluma | 9″ |
| Motores | |
| Servo Eje X | 2.5 HP |
| Servo Eje Z | 4.8 HP |
| Motor del Husillo | 20 HP |
| Especificaciones: | SC30 |
| Capacidades | |
|---|---|
| Columpio sobre la cama | 30.3″ |
| Columpio sobre la diapositiva | 19.6″ |
| Travesero Frontal | |
| Agujero del husillo | 6.1″ / 9″ |
| Rango de velocidades del husillo (no.) | (infinitamente variable) 11-800 RPM /4-600 RPM |
| Cabezal del husillo | A2-11 /A2-15 |
| Velocidad de Alimentación | |
| Eje X | 0 – 200 IPM |
| Eje Z | 0 – 200 IPM |
| Contrapunto | |
| Contrapunto – diámetro de la pluma | 3.7″ |
| Contrapunto – desplazamiento de la pluma | 9″ |
| Motores | |
| Servo Eje X | 2.5 HP |
| Servo Eje Z | 4.8 HP |
| Motor del Husillo | 20 HP |
| Especificaciones: | SC33 |
| Capacidades | |
|---|---|
| Columpio sobre la cama | 33″ |
| Columpio sobre la diapositiva | 22.4″ |
| Travesero Frontal | |
| Agujero del husillo | 6.1″ / 9″ |
| Rango de velocidades del husillo (no.) | (infinitamente variable) 11-800 RPM /4-600 RPM |
| Cabezal del husillo | A2-11 /A2-15 |
| Velocidad de Alimentación | |
| Eje X | 0 – 200 IPM |
| Eje Z | 0 – 200 IPM |
| Contrapunto | |
| Contrapunto – diámetro de la pluma | 3.7″ |
| Contrapunto – desplazamiento de la pluma | 9″ |
| Motores | |
| Servo Eje X | 2.5 HP |
| Servo Eje Z | 4.8 HP |
| Motor del Husillo | 20 HP |
| Especificaciones: | SC42 |
| Capacidades | |
|---|---|
| Columpio sobre la cama | 41.7″ |
| Columpio sobre la diapositiva | 26″ |
| Travesero Frontal | |
| Agujero del husillo | 6.1″ |
| Rango de velocidades del husillo (no.) | (inf variable) 11-800RPM |
| Cabezal del husillo | A2-11 |
| Velocidad de Alimentación | |
| Eje X | 0 – 200 IPM |
| Eje Z | 0 – 200 IPM |
| Contrapunto | |
| Contrapunto – diámetro de la pluma | 4.9″ |
| Contrapunto – desplazamiento de la pluma | 11.8″ |
| Motores | |
| Servo Eje X | 4.5 HP |
| Servo Eje Z | 7.5 HP |
| Motor del Husillo | 30 HP |
| Especificaciones: | SC47 |
| Capacidades | |
|---|---|
| Columpio sobre la cama | 47.2″ |
| Columpio sobre la diapositiva | 29.5″ |
| Travesero Frontal | |
| Agujero del husillo | 9″/10.2″ |
| Rango de velocidades del husillo (no.) | (inf variable) 4-600RPM |
| Cabezal del husillo | A2-15 |
| Velocidad de Alimentación | |
| Eje X | 0 – 200 IPM |
| Eje Z | 0 – 200 IPM |
| Contrapunto | |
| Contrapunto – diámetro de la pluma | 7.8″ |
| Contrapunto – desplazamiento de la pluma | 11.8″ |
| Motores | |
| Servo Eje X | 6.5 HP |
| Servo Eje Z | 6.5 HP |
| Motor del Husillo | 50 HP |
| Especificaciones: | SC55 |
| Capacidades | |
|---|---|
| Columpio sobre la cama | 55.1″ |
| Columpio sobre la diapositiva | 37.4″ |
| Travesero Frontal | |
| Agujero del husillo | 12.2″/ 14.1″ |
| Rango de velocidades del husillo (no.) | (inf variable) 3-400RPM |
| Cabezal del husillo | A2-20 |
| Velocidad de Alimentación | |
| Eje X | 0 – 200 IPM |
| Eje Z | 0 – 200 IPM |
| Contrapunto | |
| Contrapunto – diámetro de la pluma | 7.8″ |
| Contrapunto – desplazamiento de la pluma | 11.8″ |
| Motores | |
| Servo Eje X | 6.5 HP |
| Servo Eje Z | 6.5 HP |
| Motor del Husillo | 50 HP |
| Especificaciones: | SC63 |
| Capacidades | |
|---|---|
| Columpio sobre la cama | 63″ |
| Columpio sobre la diapositiva | 45.2″ |
| Travesero Frontal | |
| Agujero del husillo | 21″ |
| Rango de velocidades del husillo (no.) | (inf variable) 2-300RPM |
| Cabezal del husillo | A2-28 |
| Velocidad de Alimentación | |
| Eje X | 0 – 200 IPM |
| Eje Z | 0 – 200 IPM |
| Contrapunto | |
| Contrapunto – diámetro de la pluma | 7.8″ |
| Contrapunto – desplazamiento de la pluma | 11.8″ |
| Motores | |
| Servo Eje X | 6.5 HP |
| Servo Eje Z | 6.5 HP |
| Motor del Husillo | 50 HP |
