Summit Machine Tool
Fresadoras Horizontales Serie HB
Tamaño de la Mesa: Hasta 47.2″ x 55.1″
Peso Max de la Pieza de Trabajo: 11,000 lbs.
Hasta Motor 20 HP
Descripción
Las Fresadoras Horizontales Summit® (HBM) ofrecen la combinación perfecta entre asequibilidad, eficiencia y precisión para el mecanizado de metales. Esta máquina fresadora horizontal es una herramienta versátil, duradera, resistente y fácil de usar que proporciona muchos años de operación rentable y sin problemas. Las Fresadoras Horizontales Summit utilizan las últimas tecnologías para satisfacer la creciente demanda de mayor productividad.
Características Estándar
- Guías reforzadas y de alta precisión
- Sistema de lubricación totalmente automático.
- Husillos de bolas de precisión con tuercas dobles precargadas en los ejes X, W y Z
- Sistema eléctrico de avanzada con control PLC
- Desplazamiento rápido en todas las direcciones de alimentación
- Cubiertas telescópicas de acero en lo ejes X y W
- Barra de tracción a aire
- Mesa giratoria incorporada: 360° – 6,600 libras de capacidad (HBM110)
- Mesa giratoria auxiliar (HB140, HB180)
- Incluye sistema de tres/cuatro ejes DRO electrónicos (instalado en la pantalla colgante)
- Sujeción hidráulica (ejes X, Y y W)
| Especificaciones | HBM110 | HBM110 H | HB140 | HB180 |
| Husillo | ||||
|---|---|---|---|---|
| Diámetro del husillo | 4.3″ (110mm) | 5″ (125mm) | ||
| Cono del husillo | #50 | |||
| Número de velocidades del husillo | Infinitamente variable | 12 | ||
| Rango de velocidad del husillo | 20-1000 RPM | 20-1500 RPM | 45-1500 RPM | |
| Desplazamientos | ||||
| Desplazamiento vertical – Eje Y | 39.4″ | 55.1″ | 47″ | 55.1″ |
| Desplazamiento transversal de la mesa – Eje X | 63″ | 70.8″ | 55.1″ | 70″ |
| Desplazamiento de la silla – Eje W | 49.2″ | 55.1″ | 43″ | 47″ |
| Desplazamiento del husillo – Eje Z | 15.7″ | 21.6″ | N/A | |
| Número de alimentaciones | Infinitamente variable | 12 | ||
| Rango de alimentación (X, Y y W) | .118 – 37.4 IPM | (FINE) .001-.034 IPR (REG) 1.1-34.4 IPM | ||
| Rango de alimentación (Eje Z) | .118-15.75 IPM | n/a | ||
| Desplazamiento rápido (X, Y y W) | 110 IPM | 113 IPM | ||
| Desplazamiento rápido (Eje Z) | 47.2 IPM | n/a | ||
| Mesa | ||||
| Tamaño de la mesa | 31.5″ x 39.4″ | 47.2″ x 55.1″ | 31.5″ x 43.25″ | 31.5″ x 59″ |
| Peso máximo de la pieza de trabajo | 5,500 lbs | 11,000 lbs | 3,100 lbs | 4,400 lbs |
| Altura de la mesa desde el piso | 46.7 | 45.7 | 35 | 37.4 |
| Ancho de la ranura en T | .875″ | 0.78 | ||
| Rotación | Manual | N/A* | ||
| Incremento | 1° | N/A* | ||
| Motor principal | 20 HP | 10 HP | ||
| Motor de avance de ejes (X, Y y W) | 4 HP | |||
| Motor de avance del husillo (Z) | 1.75 HP | N/A | ||
| Eléctricos | 220/3/60 | |||
| Dimensiones (L x A x H) | 175″x165″x126″ | 213″x183″x143″ | 142″x146″x111″ | 148″x175″x121″ |
| Peso (aproximado) | 27,500 lbs | 35,200 lbs | 18,520 lbs | 25,350 lbs |
| *Mesa rotatoria auxiliar | N/A | N/A | 23.625″ x 23.625″ | 31.5″ x 31.5″ |
| Especificaciones | HBM110 |
| Husillo | |
|---|---|
| Diámetro Del Husillo | 4.3″ (110mm) |
| Cono De Husillo | #50 |
| Número De Velocidades Del Husillo | Infinitely Variable |
| Rango De Velocidad Del Husillo | 20-1000 RPM |
| Desplazamientos | |
| Desplazamiento Vertical – Eje Y | 39.4″ |
| Desplazamiento Transversal De La Mesa – Eje X | 63″ |
| Desplazamiento De La Silla – Eje W | 49.2″ |
| Desplazamiento Del Husillo – Eje Z | 16″ |
| Número De Alimentación | Infinitely Variable |
| Rango De Alimentación (X, Y y W) | .118 – 37.4 IPM |
| Rango De Alimentación (Eje Z) | .118-15.75 IPM |
| Desplazamiento Rápido (X, Y, y W) | 110 IPM |
| Desplazamiento Rápido (Eje Z) | 110 IPM |
| Mesa | |
| Tamaño de la mesa | 31.5″ x 39.4″ |
| Peso máximo de la pieza de trabajo | 5,500 lbs |
| Altura de la mesa desde el piso | 46.7 |
| Ancho de la mesa T-slot | .875″ |
| Rotación | Manual |
| Incremento | 1° |
| Motor de accionamiento principal | 20 HP |
| Motor de alimentación del eje (X, Y & W) | 3.9 HP |
| Motor de alimentación del husillo (Z) | 4 HP |
| Eléctricos | 220/440/3/60 |
| Dimensiones (LxWxH) | 175″x154″x126″ |
| Peso (aproximado) | 27,500 lbs |
| *Mesa rotatoria auxiliar | N/A |

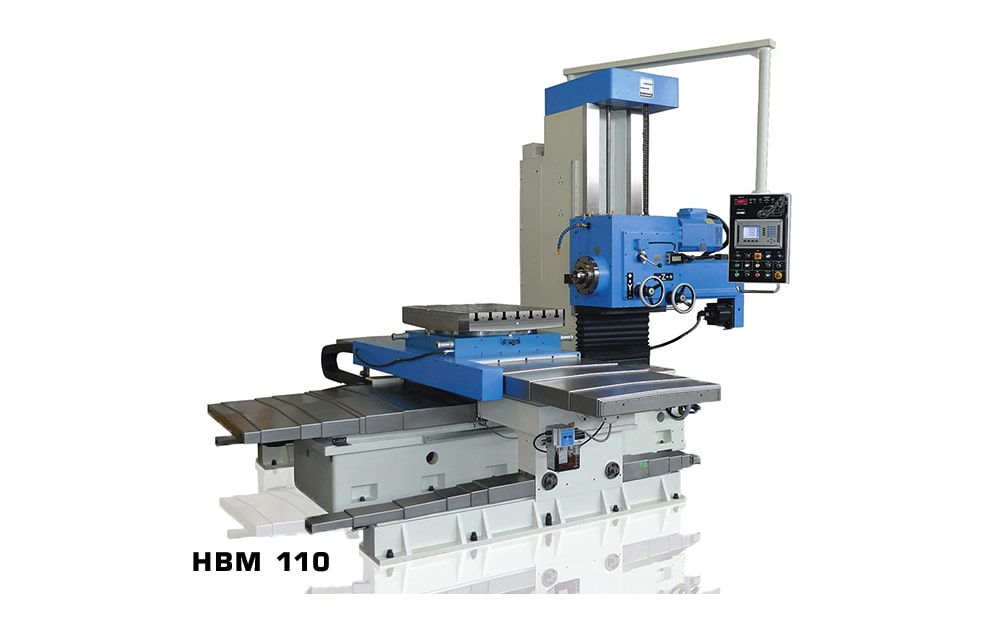

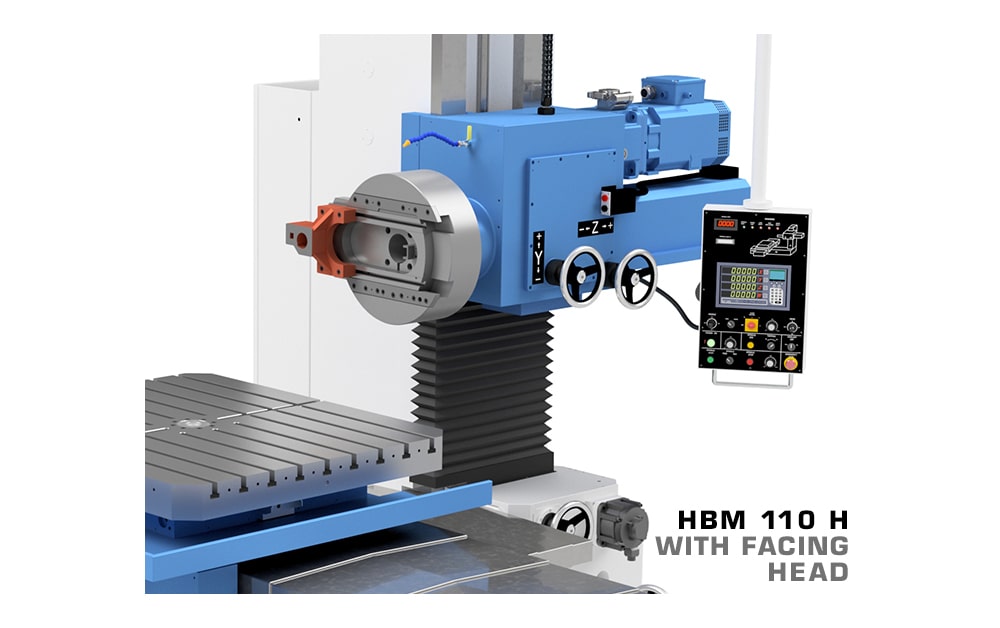

| Especificaciones | HBM110 H |
| Husillo | |
|---|---|
| Diámetro Del Husillo | 4.3″ (110mm) |
| Cono De Husillo | #50 |
| Número De Velocidades Del Husillo | Infinitely Variable |
| Rango De Velocidad Del Husillo | 20-1500 RPM |
| Desplazamientos | |
| Desplazamiento Vertical – Eje Y | 55.1″ |
| Desplazamiento Transversal De La Mesa – Eje X | 70.8″ |
| Desplazamiento De La Silla – Eje W | 55.1″ |
| Desplazamiento Del Husillo – Eje Z | 21.6″ |
| Número De Alimentación | Infinitely Variable |
| Rango De Alimentación (X, Y y W) | .118 – 37.4 IPM |
| Rango De Alimentación (Eje Z) | .118-15.75 IPM |
| Desplazamiento Rápido (X, Y, y W) | 110 IPM |
| Desplazamiento Rápido (Eje Z) | 110 IPM |
| Mesa | |
| Tamaño de la mesa | 47.2″ x 55.1″ |
| Peso máximo de la pieza de trabajo | 11,000 lbs |
| Altura de la mesa desde el piso | 45.7 |
| Ancho de la mesa T-slot | .875″ |
| Rotación | Manual |
| Incremento | 1° |
| Motor de accionamiento principal | 20 HP |
| Motor de alimentación del eje (X, Y & W) | 3.9 HP |
| Motor de alimentación del husillo (Z) | 4 HP |
| Eléctricos | 220/440/3/60 |
| Dimensiones (LxWxH) | 208″x161″x143″ |
| Peso (aproximado) | 32,500 lbs |
| *Mesa rotatoria auxiliar | N/A |
