Summit Machine Tool

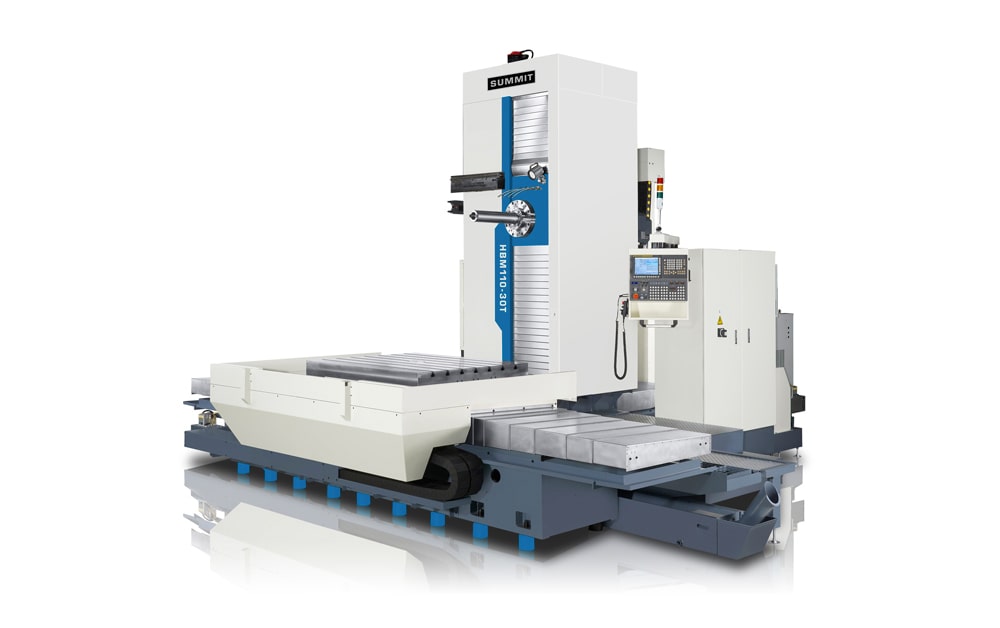

Fresadoras Horizontales CNC HBM 110-20T y 30-T
Tamaño de la Mesa: 47″ x 59″
Carga Max de la Mesa: 11,000 libras
Motor 30 HP
Descripción
Para una solución rentable en el mecanizado de metales de manera eficiente y con alta precisión, las Fresadoras Horizontales CNC HBM 110-20T y 30T de Summit® son perfectas. Estas máquinas fresadoras CNC son versátiles, duraderas, resistentes, fáciles de usar y proporcionan muchos años de operación rentable y sin problemas. Como todas las máquinas-herramientas de Summit, estas fresadoras CNC ofrecen más características estándar que cualquier otro modelo comparable en el mercado. También están equipadas con el control Fanuc 0i, el líder de la industria para las aplicaciones de fresado CNC. Este entorno amigable para el usuario y de una fiabilidad extrema hace que el sistema sea muy fácil de mantener. Otras características incluyen en gran parte la capacidad del programa, Ethernet de alta velocidad, métodos de interpolación avanzados, tiempos de ciclo reducidos y tecnología servo digital. Con un sistema de producción de calidad integral, las Fresadoras Summit HBM ofrecen un mayor rendimiento para obtener mejores beneficios.
Características Estándar
- Portaherramientas de 60 posiciones
- Sistema de escala lineal de Heidenhain en todos los ejes, formando un sistema de retroalimentación de circuito cerrado
- Codificador rotatorio Heidenhain en la mesa
- Sujeción hidráulica de herramientas
- Lubricación automática de las vías
- Sujeción hidráulica en la mesa de indexación del eje B (360,000 posiciones)
- Vías reforzadas y de alta precisión (HRC 50-58)
- Cubiertas telescópicas de acero en los ejes X y W
- Husillos de bolas en los ejes X, Y, W y Z
- Sistema de refrigeración programable
- Volante MPG portátil
- Control FANUC 0i estándar
CARACTERÍSTICAS DEL CONTROL FANUC OI
- Movimiento simultáneo de 4 ejes
- Entorno amigable para el usuario
- Capacidad del programa para piezas grandes
- Ethernet de alta velocidad
- Métodos de interpolación avanzados
- Tiempos de ciclo reducidos
- Fácil programación y manejo de piezas
- Fiabilidad extrema y fácil mantenimiento
- Mayor rendimiento para mejores beneficios
- Sistema completo Fanuc – Control, variadores y servovariadores
| Especificaciones | HBM 110 – 20T | HBM 110 – 30T |
| Husillo | ||
|---|---|---|
| Diámetro del husillo | 4.3″ | 4.3″ |
| Cono de husillo | CAT 50 | CAT 50 |
| Número de velocidades del husillo | Inf. Variable | Inf. Variable |
| Rango de velocidad del husillo (2 pasos) | 5-2500 RPM | 5-2500 RPM |
| Desplazamientos | ||
| Travesero frontal, vertical (eje Y) | 70.8″ | 70.8″ |
| Mesa, transversal (eje X) | 78.7″ | 118.1″ |
| Longitudinal (eje W) | 55.1″ | 55.1″ |
| Husillo (eje Z) | 21.6″ | 21.6″ |
| Número de alimentación | Inf. Variable | Inf. Variable |
| Rango de alimentación (IPM) | .04 – 236 | .04 – 236 |
| Desplazamiento rápido | 394 IPM | 400 IPM |

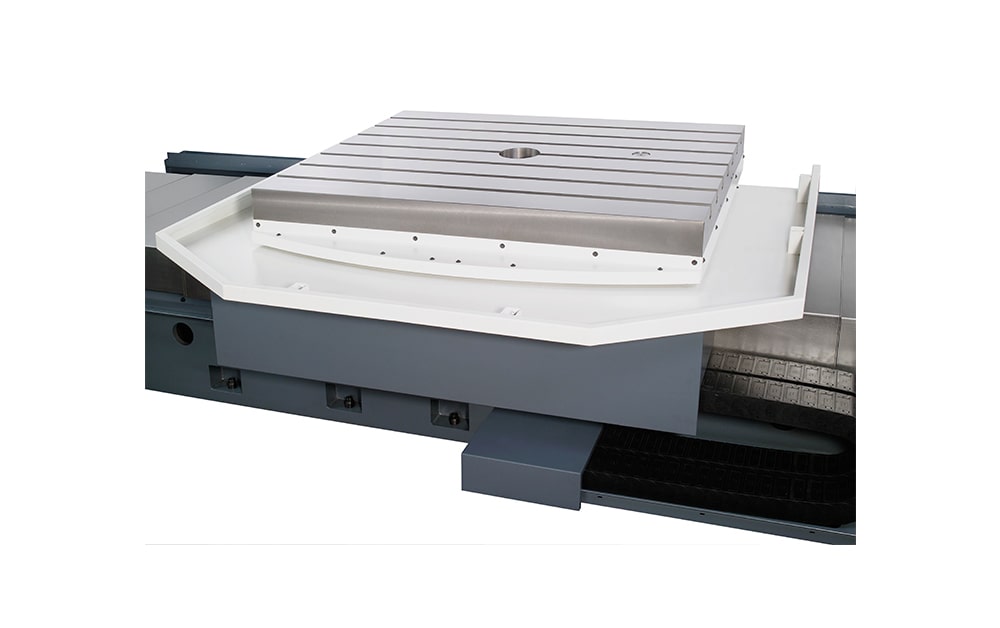

| Mesa Giratoria | ||
| Dimensiones | 47″ x 59″ | 47″ x 59″ |
| Índice de mesa | 360 degrees | 360 degrees |
| Incrementos | .001 Degree | .001 Degree |
| Ancho de la mesa T-slot | .875″ | .875″ |
| Carga máxima de la mesa | 11,000 lbs. | 11,000 lbs. |
| Motor de accionamiento principal: | 30 HP | 30 HP |
| Eléctricos: | 220/3/60 | 220/3/60 |
| Servomotor de alimentación de eje lineal | 8 HP | 8 HP |
| Motor del husillo principal: | 30 HP | 30 HP |
| Dimensiones (LxWxH): | 217″ x 177″x 159″ | 217″ x 216″ x 159″ |
| Peso: (aproximado) | 52,800 lbs. | 54,800 lbs. |
| Especificaciones | HBM 110 – 20T |
| Husillo | |
|---|---|
| Diámetro del husillo | 4.3″ |
| Cono de husillo | CAT 50 |
| Número de velocidades del husillo | Inf. Variable |
| Rango de velocidad del husillo (2 pasos) | 5-2500 RPM |
| Desplazamientos | |
| Travesero frontal, vertical (eje Y) | 70.8″ |
| Mesa, transversal (eje X) | 78.7″ |
| Longitudinal (eje W) | 55.1″ |
| Husillo (eje Z) | 21.6″ |
| Número de alimentación | Inf. Variable |
| Rango de alimentación (IPM) | .04 – 236 |
| Desplazamiento rápido | 394 IPM |
| Desplazamiento rápido | |
| Dimensiones | 47″ x 59″ |
| Índice de mesa | 360 degrees |
| Incrementos | .001 Degree |
| Ancho de la mesa T-slot | .875″ |
| Carga máxima de la mesa | 11,000 lbs. |
| Motor de accionamiento principal: | 30 HP |
| Eléctricos: | 220/3/60 |
| Servomotor de alimentación de eje lineal | 8 HP |
| Motor del husillo principal: | 30 HP |
| Dimensiones (LxWxH): | 217″ x 177″x 159″ |
| Peso: (aproximado) | 52,800 lbs. |
| Especificaciones | HBM 110 – 30T |
| Husillo | |
|---|---|
| Diámetro del husillo | 4.3″ |
| Cono de husillo | CAT 50 |
| Número de velocidades del husillo | Inf. Variable |
| Rango de velocidad del husillo (2 pasos) | 5-2500 RPM |
| Desplazamientos | |
| Travesero frontal, vertical (eje Y) | 70.8″ |
| Mesa, transversal (eje X) | 118.1″ |
| Longitudinal (eje W) | 55.1″ |
| Husillo (eje Z) | 21.6″ |
| Número de alimentación | Inf. Variable |
| Rango de alimentación (IPM) | .04 – 236 |
| Desplazamiento rápido | 400 IPM |
| Mesa Giratoria | |
| Dimensiones | 47″ x 59″ |
| Índice de mesa | 360 degrees |
| Incrementos | .001 Degree |
| Ancho de la mesa T-slot | .875″ |
| Carga máxima de la mesa | 11,000 lbs. |
| Motor de accionamiento principal: | 30 HP |
| Eléctricos: | 220/3/60 |
| Servomotor de alimentación de eje lineal | 8 HP |
| Motor del husillo principal: | 30 HP |
| Dimensiones (LxWxH): | 217″ x 216″ x 159″ |
| Peso: (aproximado) | 54,800 lbs. |
