Fresadoras Verticales Serie EVS
Descripción
Las resistentes Fresadoras Verticales de la Serie EVS de Summit® han sido diseñadas y fabricadas con los mejores componentes y siempre teniendo en cuenta el trabajo del operador. El control de nuevo diseño está centralizado para facilitar la operación, tiene una pantalla más grande y un modo de toma de potencia. El movimiento del cabezal a varios ángulos se obtiene fácilmente desde la posición del operador. Las Fresadoras Verticales de la Serie EVS de Summit son lo suficientemente versátiles como para funcionar eficazmente en pequeños talleres de máquinas manejadas por un solo hombre, talleres, departamentos de I + D, cuartos de herramientas y talleres de mantenimiento, así como en operaciones de fabricación grandes y sofisticadas.
Características Estándar
- Motores de alto rendimiento y de alta eficiencia energética con inversor para reducir los costos de los servicios, se puede ahorrar hasta un 35%
- Menos piezas móviles en el cabezal para un menor mantenimiento y tiempo de inactividad
- Correa de transmisión dentada para evitar el deslizamiento de la correa y extender la vida útil de la herramienta
- Controles centralizados para facilitar la operación
- Control de velocidad de respuesta inmediata (velocidad máxima-0 en 4 segundos)
- Selección de RPM de rango completo. Ajustar hacia arriba o hacia abajo para evitar las vibraciones y prolongar la vida útil de la herramienta
- Frenado controlado por inversor electrónico para reducir el tiempo de montaje
- Guías insertadas con recubrimiento de Turcite-B para prolongar la vida útil de la máquina
- Sistema eléctrico con controles de bajo voltaje para un manejo más seguro de la máquina
- Mando del inversor de CA compacto Yaskawa
- Caja de los componentes eléctricos enfriada por ventilador
- Estructura resistente de hierro fundido “Meehanite” para una excelente amortiguación
- Amplia caja de vías en la rodilla (EVS-350B y EVS-550)
- Elevación de potencia en la rodilla (EVS 550B)
- Barra de tracción eléctrica (EVS 550B)
- Sistema de lubricación “one shot”
- Set de pinzas R-8 (EVS-349B y EVS-350B)
- Barra de tracción
- Cubiertas para las guías de deslizamiento
- Manual de operación y piezas
Accesorios Incluidos
- Sistema de refrigeración integrado
- Luz de trabajo halógena
- Kit de sujeción
- Llaves de servicio y caja de herramientas
| Especificaciones: | EVS-349B | EVS-350B | EVS-550B | EVS-560B |
| Tamaño del motor (2 velocidades) | 3 HP | 3 HP | 5 HP | 5 HP |
| Velocidades del husillo – número | Inf. variable | Inf. variable | Inf. variable | Inf. variable |
| Velocidades del husillo – rango (RPM) | 0-4300 | 0-4300 | 0-3650 | 0-4000 |
| Cono del husillo | R-8 | R-8 | #40 | #40 |
| Desplazamiento del husillo | 5″ | 5″ | 5.5″ | 5.5″ |
| Rango de alimentación del husillo | .0015/.003/.006 IPR | .0015/.003/.006 IPR | .0015/.003/.006 IPR | .0015/.003/.006 IPR |
| Movimiento del cabezal (de lado a lado) | +/- 90° | +/- 90° | +/- 90° | +/- 90° |
| Movimiento del cabezal (de adelante hacia atrás) | +/- 45° | +/- 45° | N/A | N/A |
| Tamaño de la mesa (WxLxH) | 9″x49″x3-1/8″ | 10″x50″x3-1/8″ | 11″x52″x3-1/8″ | 12″x60″x3-1/8″ |
| Alimentación de la mesa (longitudinal) | 31″ | 36″ | 32 1/2″ | 47.2″ |
| Alimentación de la mesa (transversal) | 13″ | 16″ | 16″ | 18.9″ |
| Peso máximo de la pieza de trabajo | 850 lbs. | 850 lbs. | 1025 lbs. | 1200 lbs. |
| Rotación sobre el brazo | 360° | 360° | 360° | 360° |
| Ajuste sobre el brazo | 15″ | 22″ | 24″ | 24″ |
| Cabezal del husillo sobre la mesa | 0″ – 17 1/2″ | 2-1/2″ – 17 1/2″ | 2″ – 22″ | 5.1″ – 22.6″ |
| Peso | 2,200 lbs. | 2,900 lbs. | 3,740 lbs. | 5,720 lbs. |

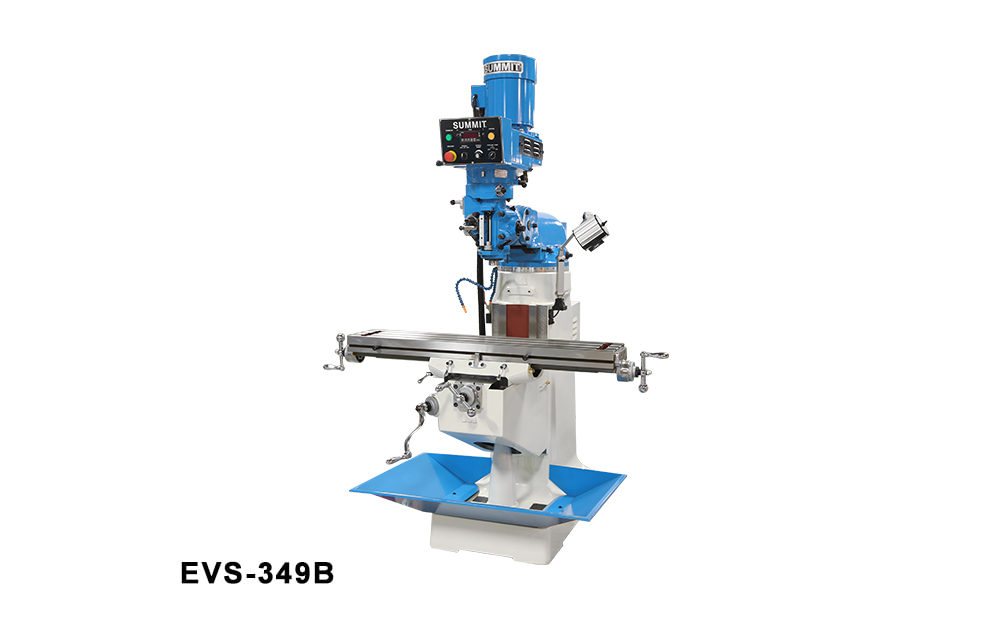

| Especificaciones: | EVS-349B |
| Tamaño del motor (2 velocidades) | 3 HP |
| Velocidades del husillo – número | Inf. variable |
| Velocidades del husillo – rango (RPM) | 0-4300 |
| Cono del husillo | R-8 |
| Desplazamiento del husillo | 5″ |
| Rango de alimentación del husillo | .0015/.003/.006 ipr |
| Movimiento del cabezal (de lado a lado) | +/- 90° |
| Movimiento del cabezal (de adelante hacia atrás) | +/- 45° |
| Tamaño de la mesa (WxLxH) | 9″x49″x3-1/8″ |
| Alimentación de la mesa (longitudinal) | 31″ |
| Alimentación de la mesa (transversal) | 13″ |
| Peso máximo de la pieza de trabajo | 850 lbs. |
| Rotación sobre el brazo | 360° |
| Ajuste sobre el brazo | 15″ |
| Cabezal del husillo sobre la mesa | 0″ – 17 1/2″ |
| Peso | 2,200 lbs. |
| Especificaciones: | EVS-350B |
| Tamaño del motor (2 velocidades) | 3 HP |
| Velocidades del husillo – número | Inf. variable |
| Velocidades del husillo – rango (RPM) | 0-4300 |
| Cono del husillo | R-8 |
| Desplazamiento del husillo | 5″ |
| Rango de alimentación del husillo | .0015/.003/.006 ipr |
| Movimiento del cabezal (de lado a lado) | +/- 90° |
| Movimiento del cabezal (de adelante hacia atrás) | +/- 45° |
| Tamaño de la mesa (WxLxH) | 10″x50″x3-1/8″ |
| Alimentación de la mesa (longitudinal) | 36″ |
| Alimentación de la mesa (transversal) | 16″ |
| Peso máximo de la pieza de trabajo | 850 lbs. |
| Rotación sobre el brazo | 360° |
| Ajuste sobre el brazo | 22″ |
| Cabezal del husillo sobre la mesa | 2-1/2″ – 17 1/2″ |
| Peso | 2,900 lbs. |
| Especificaciones: | EVS-550B |
| Tamaño del motor (2 velocidades) | 5 HP |
| Velocidades del husillo – número | Inf. variable |
| Velocidades del husillo – rango (RPM) | 0-3650 |
| Cono del husillo | #40 |
| Desplazamiento del husillo | 5.5″ |
| Rango de alimentación del husillo | .0015/.003/.006 ipr |
| Movimiento del cabezal (de lado a lado) | +/- 90° |
| Movimiento del cabezal (de adelante hacia atrás) | N/A |
| Tamaño de la mesa (WxLxH) | 11″x52″x3-1/8″ |
| Alimentación de la mesa (longitudinal) | 32 1/2″ |
| Alimentación de la mesa (transversal) | 16″ |
| Peso máximo de la pieza de trabajo | 850 lbs. |
| Rotación sobre el brazo | 360° |
| Ajuste sobre el brazo | 24″ |
| Cabezal del husillo sobre la mesa | 2″ – 22″ |
| Peso | 3,740 lbs. |

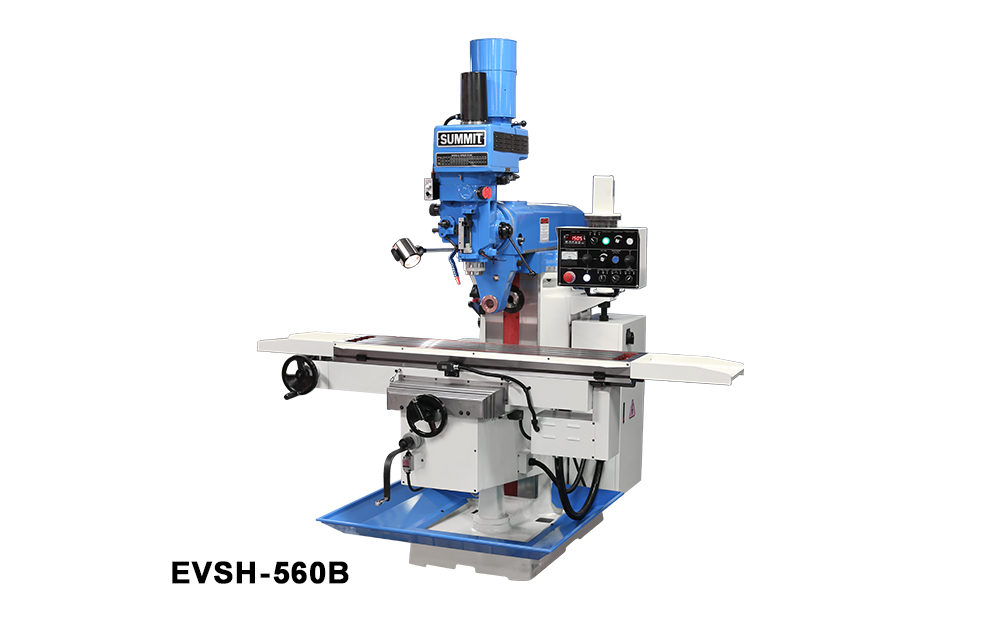

| Especificaciones: | EVSH-560B |
| Tamaño del motor (2 velocidades) | 5 HP |
| Velocidades del husillo – número | Inf. variable |
| Velocidades del husillo – rango (RPM) | 0-4000 |
| Cono del husillo | #40 |
| Desplazamiento del husillo | 5.5″ |
| Rango de alimentación del husillo | .0015/.003/.006 ipr |
| Movimiento del cabezal (de lado a lado) | +/- 90° |
| Movimiento del cabezal (de adelante hacia atrás) | N/A |
| Tamaño de la mesa (WxLxH) | 12″x60″x3-1/8″ |
| Alimentación de la mesa (longitudinal) | 47.2″ |
| Alimentación de la mesa (transversal) | 18.9″ |
| Peso máximo de la pieza de trabajo | 1,200 lbs. |
| Rotación sobre el brazo | 360° |
| Ajuste sobre el brazo | 24″ |
| Cabezal del husillo sobre la mesa | 5.1″ – 22.6″ |
| Peso | 5,720 lbs. |
